Interface Analog Monitor - 1 voie

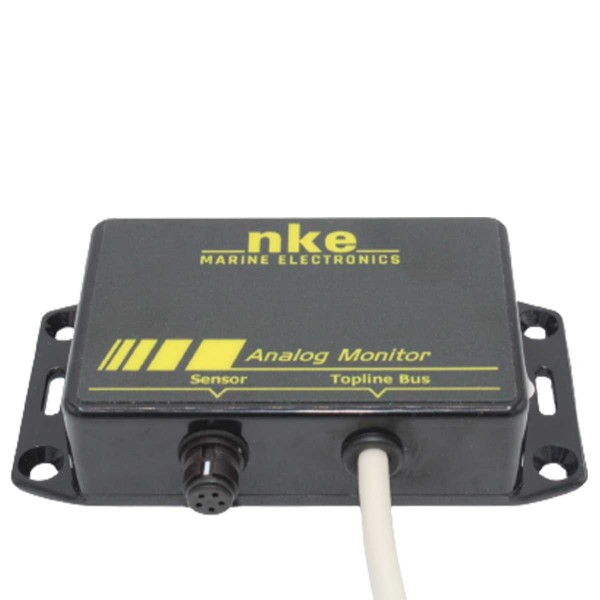

INTERFACE ANALOG MONITOR

Idéal pour les capteurs standards (capteur angle de mât, angle de quille, jauges de réservoir) permettant l'affichage de la donnée du capteur sur tous les afficheurs Topline .

Pour les autres capteurs customs , affichage de la donnée sur les multigraphics sur un canal dynamique configurable : choix du format de l’unité et du label. Affichage sous forme analogique ou numérique.

Jusqu’à 8 canaux personnalisables !

Remarque : Configuration personnalisée de l’interface sur demande et chiffrage préalable.

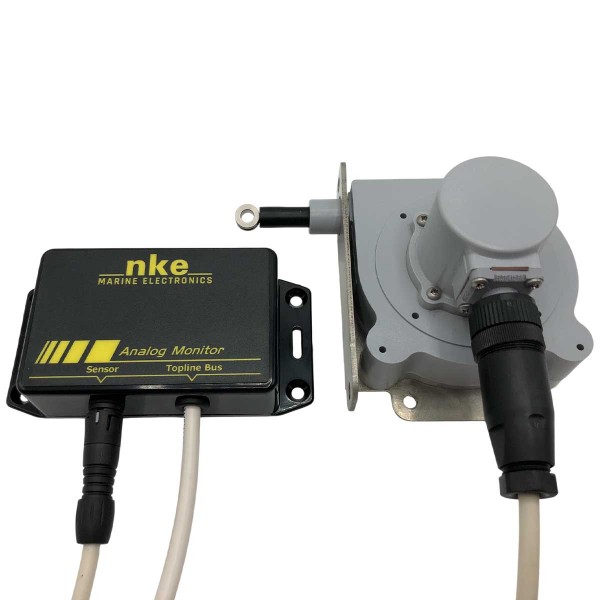

OPTION: CAPTEUR D'ANGLE DE MÂT

Pour calculer correctement l’angle du vent d’un mât en rotation, il est nécessaire de compenser les données d’angle de rotation fournies par le capteur de direction du vent (MHU).

Grâce à l’emplacement exposés où il est généralement monté (à la base du mât), il a été conçu pour résister aux éléments , y compris à l’impact des vagues .

Ce capteur peut être fourni avec une poulie de rotation pour faire tourner un mât, ou un bras rotatif, et ainsi garantir une utilisation dans un système de pilotage automatique. Les données de rotation sont envoyées directement vers le bus nke .

Suivant le diamètre de la poulie secondaire à laquelle est connecté le capteur, un coefficient d’étalonnage peut être entré.

POINTS PRINCIPAUX :

• Alimentation : 10 à 16VDC
• Angle de vision vertical : supérieur à 90°
• Angle de vision horizontal : supérieur à 120°
• Étanchéité : IP67 pour le capteur, IP54 pour l’interface

CONTENU DE LA BOITE :

• 1 - Interface Analog Monitor
• 1 - Capteur de mât (Selon version)
• 1 - Câble 3m
• 1 - Documentation en PDF
