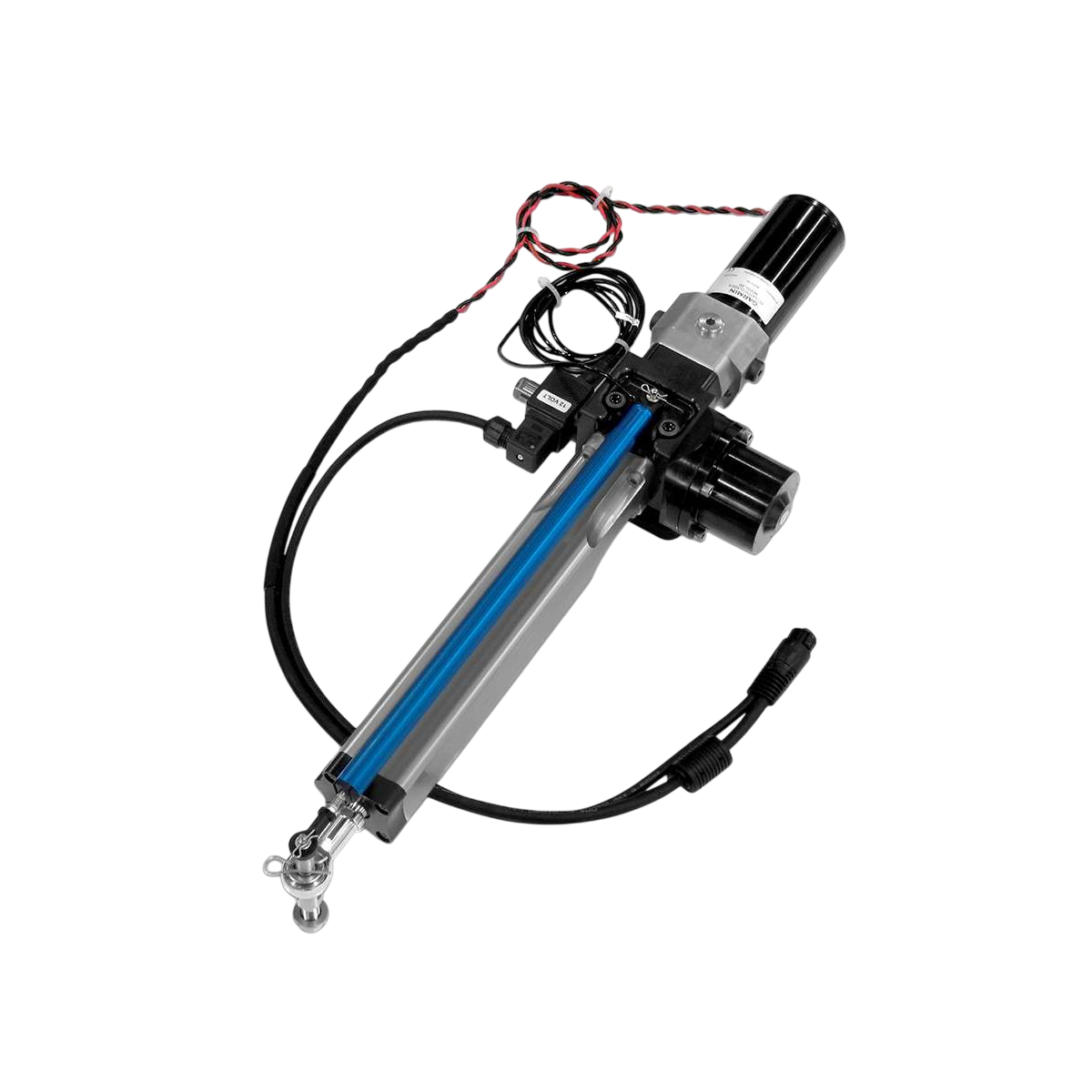

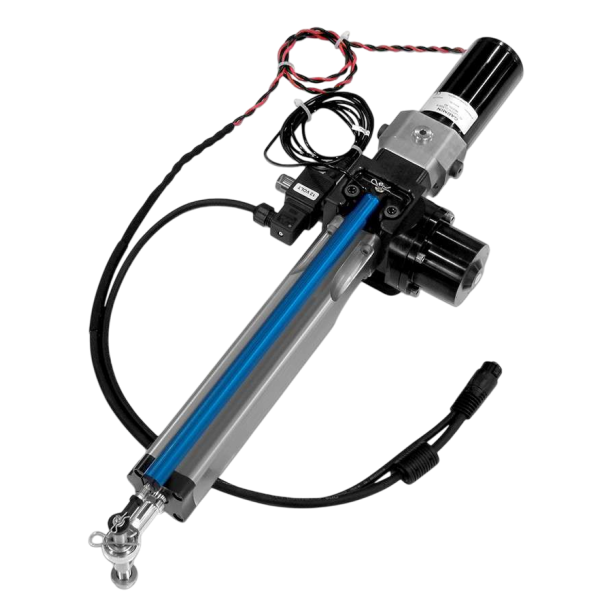

Vérin linéaire compact classe B - Type 2 pour GHP 12

Name: Vérin linéaire compact classe B - Type 2 pour GHP 12
Brand: Garmin

Le vérin linéaire classe B compact est une unité de puissance Garmin pour pilote automatique GHP 12, il peut convenir sur des voiliers jusqu'à 20 tonnes.

1 869,90 € TTC

Prix public

2 099,00 €

-10%

ou payer en

Prix HT / DOM-TOM 1 558,25 €

Quantité

Achetez ce produit, collectez 1869 points de fidélité. Transformez-les 1869 points de votre panier en un bon d'achat de 18,69 €.

Référence 010-12029-00

Description
Avis clients
Questions / Réponses
Produits également commandés

Description

GARMIN - VERIN LINEAIRE COMPACT CLASSE B - PUISSANT ET COMPACT

Le vérin linéaire Type 2 compact de Garmin va venir compléter le pilote automatique GHP 12 livré sans unité de puissance. En effet, le GHP 12 ne comporte pas d'unité de puissance, pour la simple et bonne raison qu'elle dépend entièrement de votre embarcation. C'est pourquoi le choix de votre vérin linéaire se fera en fonction du poids de votre bateau. Le vérin linéaire Type 2 compact de Garmin peut être utilisé pour les voiliers jusqu'à 20 tonnes.


	CAPTEUR ANGLE DE BARRE Il intègre un capteur d'angle de barre pour afficher la position de votre gouvernail sur le contrôleur du pilote auto, permettant ainsi de: Connaitre la position du gouvernail sans avoir besoin de se retourner Assurer des manœuvres fluides et éviter les « surcompensations » Eviter une usure excessive ou d'endommager le vérin lorsqu'il arrive en butée.

DIMENSIONS DU VERIN 1 : Rayon de rotation (360°) 2 : Course du vérin (254 mm) 3 : Distance du centre du pied de fixation au boulon de barre lorsque la tige est complètement rétractée (446,5 mm) 4 : Distance du centre du pied de fixation au boulon de barre lorsque la barre est centrée (573,5 mm ) 5 : Distance du centre du pied de fixation au boulon de barre lorsque la tige est complètement sortie (700,5 mm) 6 : Angle d'inclinaison maximal du vérin en fin de course. Tout dépassement de cet angle peut endommager l'unité de puissance. (10° au-dessus ou au-dessous du centre) 7 : Distance du centre de la tige du vérin à la base du vérin au repos (64 mm)

	EXEMPLE D'INSTALLATION DU VERIN 1 : Distance du centre du pied de fixation du vérin au boulon de barre lorsque la barre est centrée (575,8 mm) 2 : Angle de course depuis la position centrale jusqu'aux butées physiques installées (35°) 3 : Distance du centre du pied de fixation du vérin à la position relative de la mèche de barre (174,7 mm) 4 : Distance du centre du boulon de barre à la mèche de barre (213 mm )
