Vérin linéaire classe B - Type 2 pour GHP 12

CAPTEUR ANGLE DE BARRE

Il intègre un capteur d'angle de barre pour afficher la position de votre gouvernail sur le contrôleur du pilote auto, permettant ainsi de:

• Connaitre la position de leur gouvernail sans avoir besoin de se retourner

• Assurer des manœuvres fluides et éviter les « surcompensations »

• Eviter une usure excessive ou d'endommager le vérin lorsqu'il arrive en butée.

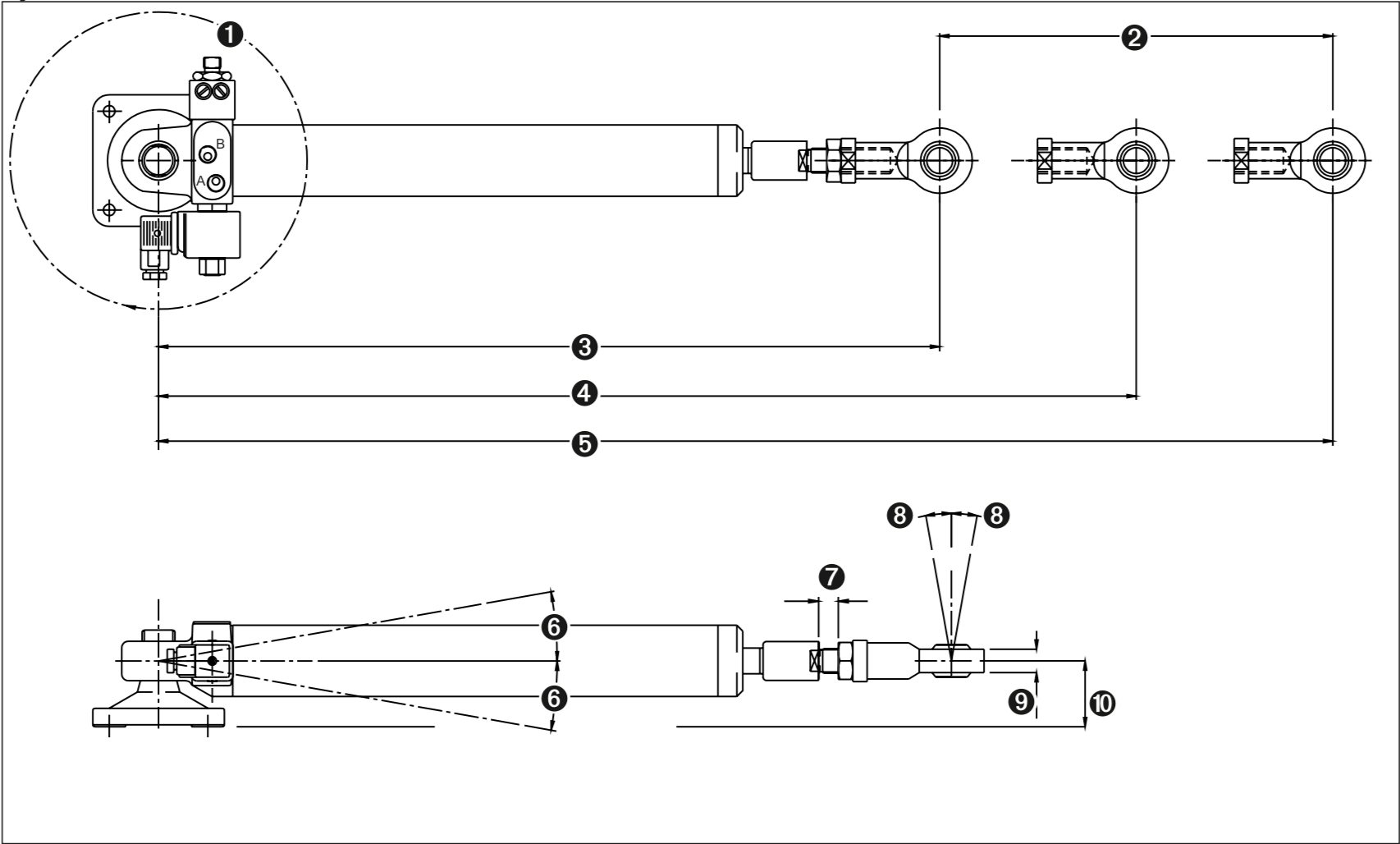

DIMENSIONS DU VERIN

• 1 : Rayon de pivotement du vérin autour du pied de fixation (360°).

• 2 : Distance de la course entre l'extension maxi et la rétraction maxi (305 mm).

• 3 : Distance du centre du pied de fixation du vérin au boulon de barre lorsque le vérin est en rétraction maximale (603,2 mm).

• 4 : Distance du centre du pied de fixation du vérin au boulon de barre lorsque la barre est à zéro (754,9 mm).

• 5 : Distance du centre du pied de fixation du vérin au boulon de barre lorsque le vérin est en extension maximale (906,8 mm).

• 6 : Angle d'inclinaison maxi du vérin en fin de course. Tout dépassement peut endommager la boîte de commande. ( 5° d'un côté ou de l'autre par rapport au centre).

• 7 : Distance maximale de réglage de l'adaptateur de boulon de barre à partir de l'extrémité de la tige du vérin (15 mm).

• 8 : Angle d'inclinaison maximal du boulon de barre en fin de course (10° d'un côté ou de l'autre par rapport au centre) .

• 9 : Epaisseur de l'adaptateur de boulon de barre (24,9 mm).

• 10 : Distance du centre de la tige au pied de fixation (51 mm).

EXEMPLE D'INSTALLATION DU VERIN

• 1 : Distance du centre du pied de fixation du vérin au boulon de barre lorsque la barre est à zéro (753,3 mm) .

• 2 : Angle depuis le zéro jusqu'aux butées de fin de course installées (35°).

• 3 : Distance du pied de fixation du vérin à la mèche de barre (210,4 mm).

• 4 : Distance du centre du boulon de barre à la mèche de barre (257 mm).

• 5 : Distance du pied du vérin à la mèche lorsque la barre est à zéro ( 753,7 mm).

POINTS PRINCIPAUX :

• Poussée maximale : 730 kg
• Longueur de course : 254 mm
• Dimensions : 810 x 120 x 225 mm
• Type de vérin : linéaire hydraulique intégrée

CONTENU DE LA BOITE :

• 1 - Vérin linéaire classe B
